一：永磁吸盤介紹：

　　在我國的機械加工，模具制造，冶金等行業，一些笨重鋼板或鐵板，有精度要求或有表面粗糙度要求的鋼鐵加工成品或半成品等的起吊，以前大多采用鋼絲繩捆綁再起吊，或者也有用電磁鐵起吊的，但電磁鐵體積大，成本高，故障多，維護困難，且電磁鐵在工作中，要消耗大量電能，一旦停電，易發生事故。隨著高性能釹鐵硼稀土材料的出現，使利用釹鐵硼永磁材料開發磁力工具成為趨勢，永磁吸盤應運而生。

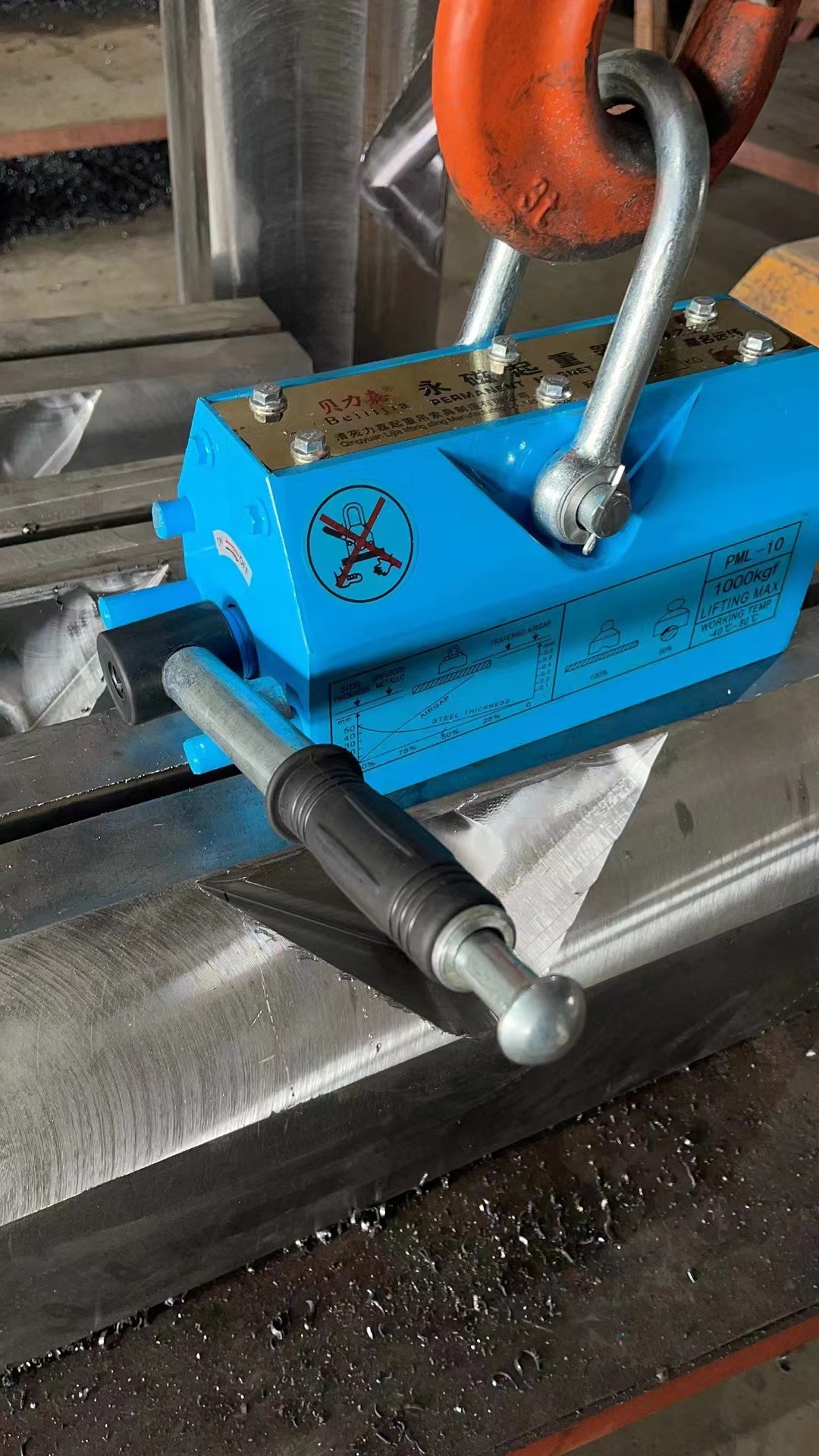

　　永磁吸盤又名磁力吸盤或永磁起重器，是機械廠，模具廠，鍛造廠，煉鋼廠，造船廠等等使用鋼材場所的必備搬運工具，可以大大提高塊狀，圓柱狀，板材，不規則導磁性鋼鐵材料的搬運效率。永磁吸盤是以高性能的稀土材料釹鐵硼（N>40）為內核，通過手扳動吸盤手柄轉動，從而改變吸盤內部釹鐵硼的磁力系統，達到對需要搬運的工件的吸持或釋放。

二：永磁吸盤的原理：

　　永磁吸盤是利用磁通的連續性原理及磁場的疊加原理設計的，永磁吸盤的磁路設計成多個磁系，通過磁系的相對運動，實現工作磁極面上磁場強度的相加或相消，從而達到吸持和卸載的目的。

　 永磁吸盤工作原理圖

　　其工作原理所示，當永磁吸盤磁極處于狀態時，磁力線從磁體的N極出來，通過磁軛，經過鐵磁性工件，再回到磁軛進入磁體的S極。樣，就能把工件牢牢地吸在永磁吸盤的工作極面上。當磁極處于狀態時，磁力線不到永磁吸盤的工作極面，就在永磁吸盤內部組成磁路的閉合回路，幾乎沒有磁力線從永磁吸盤的工作極面上出來，所以對工件不會產生吸力，就能順利實現卸載。

永磁吸盤的設計：

　　1. 永磁吸盤磁系及磁軛

　　設計永磁吸盤時，首先應精心設計磁路，良好的磁路結構可以盡量讓更多的磁通量聚集在工作表面中去，滿足起重重量的要求，而且可以盡量少用釹鐵硼材料。同時，設計磁路時還應仔細考慮操作者較易實現工作卸載。解決永磁吸盤吸力很大，扳動手柄困難等技術難點。

　　永磁吸盤的磁路設計有2個磁系，磁系分為活動的和固定的兩部分。改變活動磁系狀態，使工作極面分別處于磁場疊加或產生反向磁場，磁場被抵消的狀態。同時，在永磁回路中，為減少磁阻，增大工作極面關鍵部位的磁通密度，采用了一些軟磁材料作為磁軛。

　　2. 永磁吸盤的工作點選擇

　　由于起吊的工件各式各樣，因此，永磁吸盤工作極面與工件表面的氣隙距離是變化的，其磁路是動態磁路。

三：永磁吸盤的特點：

　　1） 永磁吸盤 采用高性能永磁材料釹鐵硼（Nd-Fe-B）為產品內核，使產品體積更小，起重吊裝力更強，且磁力恒久不衰。

　　2） 永磁吸盤 具備zui高大額定起重力3.5倍的安全系數。

　　3） 永磁吸盤 底面“V”型槽設計，可起吊相對應的圓鋼、鋼板。

　　4） 永磁吸盤 不用電即可使用，省去供電麻煩。

　　5） 永磁吸盤 優化的磁路設計，使剩磁幾乎為零。

　　6） 永磁吸盤 專ye設計的外觀造型使產品更加美觀。
